錐螺旋鉆斗

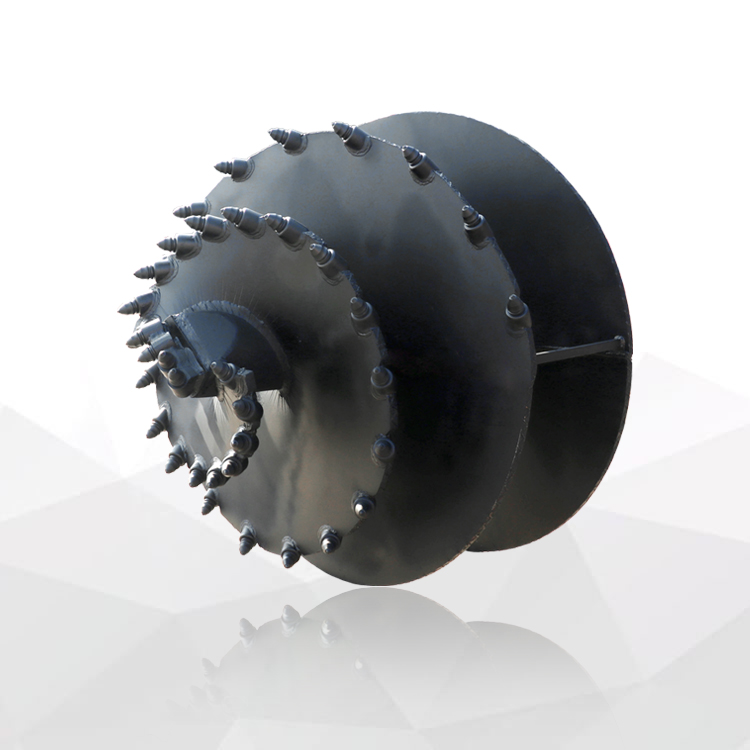

圖示-(錐螺旋鉆斗)圖片
鉆具特點：
中心錐引導，錐形鉆進，破碎巖石；
雙頭螺旋受力均勻，不宜偏孔 ;
雙螺旋攜渣能力強，黏性地層，單螺易于卸渣 ;
適用地層：卵石層，泥巖，砂巖層，強、中風化硬巖層；
型譜表：
中心錐引導，錐形鉆進，破碎巖石；
雙頭螺旋受力均勻，不宜偏孔 ;
雙螺旋攜渣能力強，黏性地層，單螺易于卸渣 ;
適用地層：卵石層，泥巖，砂巖層，強、中風化硬巖層；
型譜表：
|
切削直徑
|
螺旋高度
|
螺旋間距
|
螺旋厚度
|
螺旋外徑
|
中心管直徑
|
齒數
|
重量
|
|
Cutting Dia.
|
Spiral HIT.
|
Spiral Pitch
|
Shell THK.
|
Spiral OD.
|
Center Tube OD.
|
Teeth No.
|
Weight
|
|
φ600
|
1000
|
400
|
30+20
|
550
|
219
|
12
|
523
|
|
φ800
|
1500
|
600
|
30+20
|
750
|
219
|
15
|
720
|
|
φ900
|
1500
|
600
|
30+20
|
850
|
219
|
20
|
774
|
|
φ1000
|
1500
|
600
|
30+20
|
950
|
219
|
23
|
853
|
|
φ1200
|
1500
|
600
|
30+30
|
1150
|
219
|
27
|
1023
|
|
φ1500
|
1500
|
600
|
30+30
|
1450
|
273
|
33
|
1310
|
|
φ1600
|
1500
|
600
|
30+30
|
1550
|
273
|
36
|
1650
|
|
φ1800
|
1500
|
600
|
30+30
|
1750
|
273
|
40
|
2150
|
|
φ2000
|
1500
|
600
|
40+40
|
1950
|
273
|
45
|
2580
|
|
φ2200
|
1500
|
600
|
40+40
|
2150
|
273
|
52
|
3150
|
|
φ2500
|
1500
|
600
|
40+40
|
2450
|
273
|
58
|
3850
|
備注：所有度量單位為毫米（mm）；重量單位為千克（kg）。
可定制項目:
切削直徑定制：根據客戶需求設計切削直徑，如 φ950、φ1050 等，配合套管施工使用居多 ;
螺旋高度定制：根據客戶需求設計螺旋高度，如加高至 1500,2000, 增加單次鉆進量，提高施工效率 ;螺旋葉片間距定制：根據客戶需求設計螺旋葉片間距，400、500、600，調整攜渣及卸渣能力等 ;
關重結構加強定制：根據客戶需求加強各個部位參數，如壁厚加厚，底板加厚等 ;
方頭尺寸定制：根據客戶鉆桿方頭定制鉆具方頭尺寸，通常為 130×130、150×150、200×200 等；
